제품 상세정보
원래 장소: 허난, 중국
브랜드 이름: ZHICHENG
인증: ISO
모델 번호: ZCF
지불과 운송 용어
최소 주문 수량: 1
가격: $13.20/sets 1-99 sets
포장 세부 사항: Inner: plastic film, then put into carton case. 내부: 플라스틱 필름을 넣은 다음 판지 상자에 넣습니다. 배달 시간: 5~8일 지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 공급 능력: 15000개 세트 / 세트마다 달
가장 좋은 가격 을 구하라
지금 접촉하세요
Warranty: |
1year |
사용자 정의 지원: |
ODM, OEM |
기교: |
단조/가황 |
연결: |
플랜지 |
형태: |
같으세요 |
헤드 코드: |
둥근 |
Product name: |

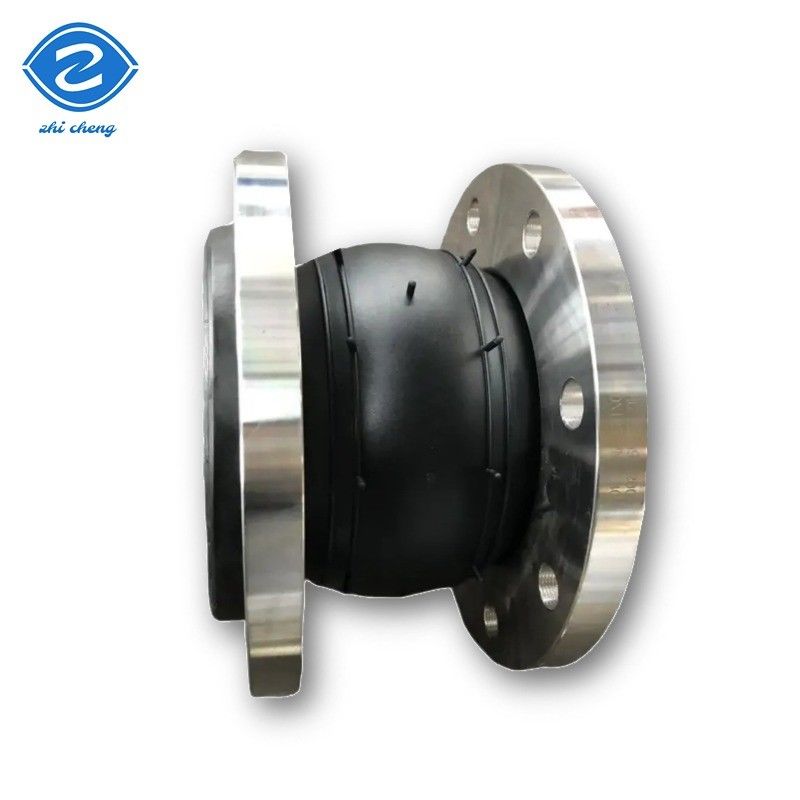

Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
작업 온도: |
-15°C-80°C (특히 -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
플랜지재: |
탄소강 아연 도금, 스테인레스 스틸 등 |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
Warranty: |
1year |
사용자 정의 지원: |
ODM, OEM |
기교: |
단조/가황 |
연결: |
플랜지 |
형태: |
같으세요 |
헤드 코드: |
둥근 |
Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
작업 온도: |
-15°C-80°C (특히 -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
플랜지재: |
탄소강 아연 도금, 스테인레스 스틸 등 |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
| 매개 변수 | SS304 | 탄소강 | 중요한 내용 |
|---|---|---|---|
| 압력 저항 | 1.5MPa (ANSI 150LBS) | 1.5MPa | ANSI 300LBS 또는 강화된 디자인을 선택 |
| 온도 | -50°C~+200°C | -20°C~+120°C | se 고온 애플리케이션을 위한 FKM (플루오라우머) |
| 부식 저항성 | 우수한 (약한 산, 알칼리 및 유기 용매에 내성이) | 경화 방지 코팅이 필요합니다 (전연화 등) | 강한 산성 환경에서는 PTFE 부피를 권장합니다. |
| 비용 비교 | 더 높은 (물질 및 가공 비용) | 경제성 (비용을 30%~50% 줄여주기) | 장기적인 유지보수 비용은 포괄적인 평가가 필요합니다. |
|
고무 결합의 재료
|
|
|
||
|
- 아니
|
이름
|
소재
|
||
|
1
|
외부/내부 고무
|
NR, NBR, EPDM, SBR, BR 등
|
||
|
2
|
프레임
|
나일론 카드 직물
|
||
|
3
|
압력 고리
|
금속 철사슬
|
||
|
4
|
플랜지
|
Q235 탄소강, 304 스테인리스강 등
|
||
|
고무 결합의 기술적 조건
|
|
|
|
|||
|
종류
|
1
|
2
|
3
|
|||
|
작업 압력 ((Kg f/cm2)
|
1.0(10)
|
1.6(16)
|
2.5 ((25)
|
|||
|
폭발 압력 ((Kg f/cm2)
|
2.0(20)
|
3.0(30)
|
4.5 ((45)
|
|||
|
진공 값 (mmHg)
|
2.0(20)
|
86.7 ((650)
|
100 ((750)
|
|||
|
적용 가능한 온도
|
-15°C ~ +80°C (-30°C ~ +150°C 특별)
|
|
|
|||
|
적용 가능한 매체
|
공기,압축 공기,물,해수,온물,유,산,알칼리 등
|
|
|
|||
|
고무 결합의 주요 연결 차원
|
|
|
|
|
|
|
||||||
|
명목 지름 (DN)
|
|
길이
|
축 이동
|
|
수평 이동
|
기울기 각
|
||||||
|
mm
|
인치
|
연장 (mm)
|
압축 (mm)
|
mm
|
mm
|
(a1+a2) °
|
||||||
|
32
|
1과 1/4
|
95
|
6
|
9
|
9
|
15°
|
||||||
|
40
|
1과 1/2
|
95
|
6
|
10
|
9
|
15°
|
||||||
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
||||||
|
65
|
2와 1/2
|
115
|
7
|
13
|
11
|
15°
|
||||||
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
||||||
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
||||||
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
||||||
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
||||||
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
||||||
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
||||||
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
||||||
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
700
|
28
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
800
|
32
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
900
|
36
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
1000
|
40
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1200
|
48
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1400
|
56
|
350
|
20
|
28
|
26
|
15°
|
||||||
|
1600
|
64
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
1800
|
72
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
2000
|
80
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2200
|
88
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2400
|
96
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2600
|
104
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
2800
|
112
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
3000
|
120
|
500
|
25
|
35
|
30
|
10°
|
||||||
제품 사진
